در تولید صنعتی مدرن، تعداد فزایندهای از تجهیزات تولیدی نیاز به گرمایش پایدار، یکنواخت و مداوم مواد دارند. صنایعی مانند ریختهگری فیلم پلاستیکی، تولید جداکننده باتری لیتیومی، کلندرینگ لاستیکی، کلندرینگ نساجی، کاغذسازی، چاپ و لمینت، فرآوری پارچههای نبافته و تولید مواد انرژی نو، همگی به شدت به سیستمهای کنترل دما با دقت بالا متکی هستند. در میان دستگاههای گرمایشی متعدد، غلتکهای گرمایشی رسانای روغن صنعتی به دلیل دمای یکنواخت، راندمان حرارتی بالا، کنترل دقیق دما و ایمنی بالا، به جزء مهمی از خطوط تولید مداوم مدرن تبدیل شدهاند.
با این حال، یک سوال بسیار رایج برای بسیاری از خریداران تجهیزات، مدیران تولید و تکنسینهای تازهکار در سیستمهای گرمایش صنعتی این است: ددددچه نوع روغنی در غلتکهای گرمایشی رسانای روغن صنعتی استفاده میشود؟ آیا روغن هیدرولیک معمولی یا روغن روانکننده کافی است؟ تفاوت بین انواع مختلف روغنهای انتقال حرارت چیست؟ دددد
در واقع، روغن مورد استفاده در غلتکهای گرمایشی روغنی صنعتی، روغن روانکننده صنعتی معمولی نیست، بلکه یک واسطه انتقال حرارت است که به طور خاص برای انتقال انرژی حرارتی طراحی شده است و معمولاً به عنوان روغن انتقال حرارت شناخته میشود. نوع، عملکرد و کیفیت روغن انتقال حرارت به طور مستقیم راندمان گرمایش، پایداری دما، طول عمر تجهیزات و ایمنی عملیاتی غلتکهای گرمایشی روغنی صنعتی را تعیین میکند. بنابراین، انتخاب صحیح روغن انتقال حرارت مورد استفاده در غلتکهای گرمایشی روغنی صنعتی برای اطمینان از عملکرد پایدار کل سیستم تولید بسیار مهم است.
این مقاله، تحلیلی جامع از انواع روغن مورد استفاده در غلتکهای گرمایشی روغنی صنعتی، اصول کار، اصول انتخاب، الزامات عملکرد، روشهای نگهداری و تصورات غلط رایج ارائه میدهد و به شرکتها کمک میکند تا درک عمیقتری از فناوریهای اصلی غلتکهای گرمایشی روغنی صنعتی به دست آورند.
چرا از غلتکهای گرمایشی هدایتشونده با روغن صنعتی استفاده کنیم؟
غلتک گرمایشی هدایتشده با روغن صنعتی، غلتکی صنعتی با ساختار کانال جریان داخلی است که از طریق گردش روغن انتقال حرارت، بدنه غلتک را گرم میکند. در مقایسه با غلتکهای سنتی الکتریکی یا بخار، غلتکهای گرمایشی هدایتشده با روغن صنعتی میتوانند توزیع دمایی یکنواختتر و پایدارتری را به دست آورند و بنابراین به طور گسترده در فرآیندهای تولیدی با الزامات بالای ثبات دما مورد استفاده قرار میگیرند.

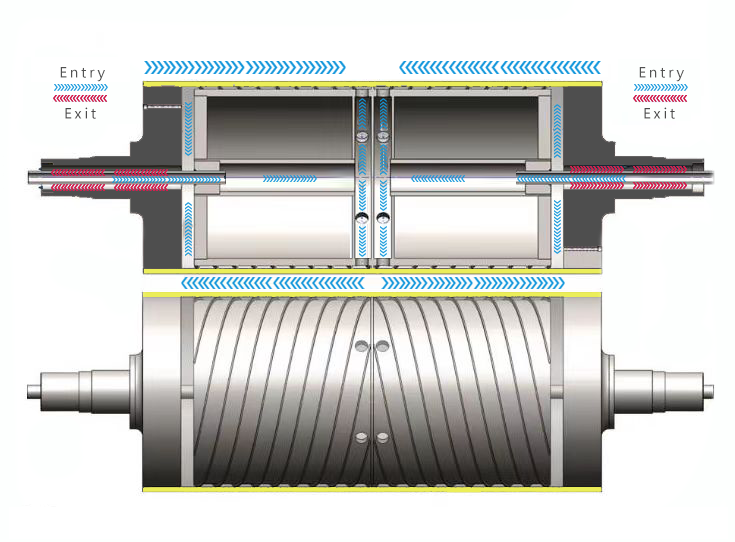

یکغلتک گرمایشی هدایت شونده با روغن صنعتیمعمولاً از یک بدنه غلتک، یک ساختار کانال مارپیچی داخلی یا چند جریانه، یک مفصل دوار، یک مدار روغن در گردش، یک کوره روغن انتقال حرارت، یک سیستم کنترل دما و یک پمپ در گردش تشکیل شده است. پس از گرم شدن در یک کوره روغن حرارتی، روغن انتقال حرارت به طور مداوم تحت تأثیر یک پمپ در گردش، از طریق غلتک گرمایش رسانای روغن صنعتی جریان مییابد و گرما را به طور یکنواخت به کل بدنه غلتک منتقل میکند. سپس بدنه غلتک گرما را به طور پایدار به سطح ماده در حال پردازش منتقل میکند.
با توجه به سیالیت عالی و ظرفیت گرمایی ویژه بالای روغن انتقال حرارت، غلتک گرمایشی روغنی صنعتی میتواند در فشارهای نسبتاً پایین سیستم، گرمایش مداوم ۱۵۰، ۲۰۰، ۲۵۰ و حتی بالاتر از ۳۰۰ درجه سانتیگراد را فراهم کند، برخلاف سیستمهای بخار که به فشارهای بالاتری نیاز دارند. این دلیل اصلی محبوبیت روزافزون غلتکهای گرمایشی روغنی صنعتی در سالهای اخیر است.
طبق آمار کاربردهای صنعتی، غلتکهای گرمایشی رسانای روغن صنعتی به یکی از روشهای گرمایشی اصلی در صنایعی مانند فیلم ریختهگری مرغوب، ورقهای PET، غلتکهای غلتکی PVC، جداکنندههای باتری لیتیومی و ورقهای لاستیکی تبدیل شدهاند.
چه نوع روغنی در غلطکهای گرمایشی رسانای روغن صنعتی استفاده میشود؟
بسیاری از مردم به اشتباه معتقدند که غلطکهای گرمایشی صنعتی که با روغن کار میکنند از روغن هیدرولیک، روغن ماشین یا حتی روغن روانکننده معمولی استفاده میکنند. این تصور نادرست است.
غلتکهای گرمایشی رسانای روغن صنعتی از روغن انتقال حرارت مخصوص استفاده میکنند که به عنوان روغن هدایت گرما یا روغن واسطه انتقال حرارت نیز شناخته میشود. این نوع روغنها برای روانکاری طراحی نشدهاند، بلکه برای انتقال حرارت کارآمد، ایمن و پایدار طراحی شدهاند.
در حال حاضر، روغنهای انتقال حرارت مورد استفاده در غلتکهای گرمایشی هدایتشده با روغن صنعتی عمدتاً به دستههای زیر طبقهبندی میشوند:
۱. روغنهای انتقال حرارت پایه معدنی
روغنهای انتقال حرارت پایه معدنی در حال حاضر پرکاربردترین نوع محصول در غلتکهای گرمایشی هدایتشونده با روغن صنعتی هستند. آنها معمولاً با استفاده از روغنهای پایه معدنی تصفیهشده به عنوان مواد اولیه، با افزودن آنتیاکسیدانها، مهارکنندههای خوردگی و افزودنیهای ضد ککسازی فرموله میشوند.
روغنهای انتقال حرارت پایه معدنی مزایایی مانند قیمت پایین، دسترسی گسترده و نگهداری آسان دارند که آنها را برای اکثر سیستمهای غلتکی گرمایشی هدایت شونده با روغن صنعتی مناسب میکند.
به طور کلی، روغنهای انتقال حرارت پایه معدنی برای دماهای بین -10℃ تا تقریباً 300℃ مناسب هستند. برخی از محصولات با کیفیت بالا میتوانند برای مدت طولانی در دمای حدود 320℃ به طور پایدار کار کنند، بنابراین به طور گسترده در صنایعی مانند پلاستیک، بستهبندی، نساجی و ماشینآلات نجاری مورد استفاده قرار میگیرند.
برای اکثریت قریب به اتفاق غلتکهای گرمایشی روغنی صنعتی، روغنهای انتقال حرارت پایه معدنی برای تأمین نیازهای تولید کافی هستند و مقرون به صرفه بودن بالایی را ارائه میدهند.
۲. روغنهای انتقال حرارت مصنوعی
با توسعه فرآیندهای تولید با دمای بالا، غلتکهای روغن داغ صنعتی بیشتری شروع به استفاده از روغنهای انتقال حرارت مصنوعی میکنند.
روغنهای انتقال حرارت مصنوعی عمدتاً از ترکیبات آلی مصنوعی سنتز شده مانند بی فنیل، دی فنیل اتر، آلکیل بنزن و سایر مواد شیمیایی پایدار در دمای بالا تشکیل شدهاند.
در مقایسه با روغنهای انتقال حرارت پایه معدنی، روغنهای انتقال حرارت سنتزی پایداری حرارتی بالاتر، فراریت کمتر و طول عمر بیشتری دارند.
برخی از روغنهای انتقال حرارت مصنوعی با عملکرد بالا میتوانند دمای عملیاتی مداوم بالای ۳۵۰ درجه سانتیگراد و حتی دمای کوتاه مدت حدود ۳۸۰ درجه سانتیگراد را تحمل کنند، که آنها را برای سیستمهای غلتکی گرمایشی روغنی صنعتی پیشرفته ایدهآل میکند.
در حال حاضر، روغنهای انتقال حرارت مصنوعی به طور گسترده در مواد انرژی نو، جداکنندههای باتری لیتیومی، فیلمهای کاربردی الکترونیکی و برخی از تجهیزات مواد کامپوزیتی پیشرفته استفاده میشوند.
۳. روغنهای انتقال حرارت مخصوص صنایع غذایی
برای غلتکهای گرمایشی رسانای روغن صنعتی در بستهبندی مواد غذایی، بستهبندی دارویی و تجهیزات فرآوری مواد غذایی، روغنهای انتقال حرارت با گرید غذایی که استانداردهای ایمنی مواد غذایی را برآورده میکنند، مورد نیاز است.
این محصولات معمولاً الزامات صدور گواهینامه NSF H1 و سایر الزامات مربوط به صدور گواهینامه را برآورده میکنند و حتی اگر مقدار بسیار کمی از آنها به طور تصادفی با غذا تماس پیدا کند، خطر جدی برای ایمنی ایجاد نمیکند.
اگرچه روغنهای انتقال حرارت مخصوص صنایع غذایی نسبتاً گران هستند، اما به تجهیزات استاندارد در صنایع غذایی تبدیل شدهاند.
چرا نمیتوان از روغن هیدرولیک معمولی یا روغن روانکننده در غلتکهای روغن داغ صنعتی استفاده کرد؟
بسیاری از شرکتها تلاش کردهاند تا روغن انتقال حرارت را با روغن هیدرولیک معمولی جایگزین کنند تا هزینهها را کاهش دهند، اما این عمل خطرات قابل توجهی را به همراه دارد.
اولاً، روغن هیدرولیک برای انتقال فشار طراحی شده است، نه گرما. دمای کارکرد طولانی مدت روغن هیدرولیک عموماً فقط حدود ۶۰ تا ۹۰ درجه سانتیگراد است؛ در دمای بالاتر از ۱۲۰ درجه سانتیگراد به راحتی اکسید و تجزیه میشود.
با این حال، دمای عملیاتی معمول غلتکهای روغن داغ صنعتی معمولاً بین ۱۵۰ تا ۳۰۰ درجه سانتیگراد است. استفاده از روغن هیدرولیک معمولی نه تنها باعث فرسودگی سریع آن میشود، بلکه ممکن است منجر به تجمع کربن، لجن و حتی انسداد کانالهای جریان نیز شود.
دوم، روغنهای روانکننده معمولی فاقد مقاومت کافی در برابر دمای بالا هستند. با افزایش مداوم دما، ویسکوزیته روغن به سرعت کاهش مییابد و سرعت تبخیر افزایش مییابد و به راحتی دود و محصولات کک تولید میکند. این امر نه تنها بر راندمان انتقال حرارت غلتک گرمایشی هدایتشده با روغن صنعتی تأثیر میگذارد، بلکه ممکن است باعث خرابی تجهیزات نیز شود.
علاوه بر این، اکسیداسیون روغنهای معمولی مقدار زیادی مواد اسیدی تولید میکند که باعث خوردگی کانالهای جریان داخلی، پمپ گردش و اتصالات چرخشی غلتک گرمایشی هدایتشده با روغن صنعتی شده و عمر مفید کل سیستم را کوتاه میکند.
بنابراین، از هر دو منظر ایمنی و اقتصادی، غلتکهای گرمایشی هدایتشونده با روغن صنعتی باید از روغنهای انتقال حرارت تخصصی استفاده کنند و نباید با روغنهای صنعتی معمولی جایگزین شوند.
چرا برای غلتکهای روغن داغ صنعتی، روغن انتقال حرارت را به جای بخار انتخاب کنیم؟
بسیاری از دستگاههای صنعتی قبلاً از غلتکهای بخار برای گرمایش استفاده میکردند، اما با ارتقاء مداوم در فرآیندهای تولید، غلتکهای روغن داغ صنعتی به تدریج جایگزین برخی از سیستمهای بخار شدهاند.
اول اینکه، روغن انتقال حرارت میتواند به دماهای بالاتر دست یابد. بخار اشباع معمولی برای رسیدن به دمای بالای ۲۰۰ درجه سانتیگراد به فشار بالا نیاز دارد، در حالی که غلتکهای روغن داغ صنعتی با استفاده از روغن انتقال حرارت میتوانند در شرایط فشار عادی یا کم، به گرمایش پایدار ۲۵۰ درجه سانتیگراد یا حتی بالاتر از ۳۰۰ درجه سانتیگراد دست یابند.
دوم، غلتکهای گرمایشی هدایتشونده با روغن صنعتی، دمای یکنواختتری را ارائه میدهند. به دلیل سرعت گردش پایدار روغن انتقال حرارت، همراه با طراحی کانال جریان مارپیچی داخلی، اختلاف دما در کل سطح غلتک را میتوان در محدوده ±1℃ تا ±2℃ کنترل کرد و تجهیزات پیشرفته حتی میتوانند آن را تا حدود ±0.5℃ کنترل کنند.
علاوه بر این، غلتکهای گرمایشی هدایتشونده با روغن صنعتی، کنترل دمای دقیقتری را ارائه میدهند. سیستمهای مدرن روغن انتقال حرارت معمولاً مجهز به سیستمهای کنترل خودکار PLC و کنترل دمای PID هستند که امکان تنظیم مداوم دما را فراهم میکنند و از نوسانات زیاد دما که در سیستمهای بخار وجود دارد، جلوگیری میکنند.
بر اساس تجربه صنعتی، تحت شرایط تولید یکسان، استفاده از غلتکهای گرمایشی هدایتشده با روغن صنعتی میتواند یکنواختی ضخامت برخی از محصولات فیلم را بیش از 10 درصد بهبود بخشد، بازده محصول را 3 تا 8 درصد افزایش دهد و مصرف انرژی را تقریباً 10 تا 20 درصد کاهش دهد.
چگونه روغن انتقال حرارت مناسب را برای غلتکهای گرمایشی هدایتشده با روغن صنعتی انتخاب کنیم؟
هنگام انتخاب روغن انتقال حرارت برای غلتکهای گرمایشی هدایتشونده با روغن صنعتی، شرکتها باید به جای تمرکز صرف بر قیمت، چندین شاخص فنی را به طور جامع در نظر بگیرند.
اول، روغن انتقال حرارت باید بر اساس حداکثر دمای کارکرد انتخاب شود. اگر دمای کارکرد بلندمدت غلتک گرمایشی روغنی صنعتی حدود ۲۰۰ درجه سانتیگراد باشد، روغن انتقال حرارت معمولی پایه معدنی کافی است. اگر دمای کارکرد بلندمدت بیش از ۳۰۰ درجه سانتیگراد باشد، توصیه میشود روغن انتقال حرارت مصنوعی با عملکرد بالا در اولویت قرار گیرد.
دوم، به رسانایی حرارتی و ظرفیت گرمایی ویژه توجه کنید. رسانایی حرارتی بهتر منجر به گرمایش سریعتر و توزیع یکنواختتر دما میشود و به طور مؤثر راندمان تولید را بهبود میبخشد.
سوم، پایداری حرارتی و مقاومت در برابر اکسیداسیون را در نظر بگیرید. روغن انتقال حرارت با کیفیت بالا میتواند عملکرد پایدار را در مدت طولانی حفظ کند، باعث کاهش ککسازی و تجمع کربن شود و عمر مفید غلتک روغن داغ صنعتی را افزایش دهد.
علاوه بر این، باید به شاخصهایی مانند سیالیت در دمای پایین، نقطه اشتعال، نقطه ریزش، میزان اتلاف تبخیر و عملکرد زیستمحیطی توجه شود تا از عملکرد ایمن و پایدار درازمدت کل سیستم اطمینان حاصل شود.غلتک گرمایشی رسانای روغن صنعتیسیستم.
چگونه میتوان روغن انتقال حرارت را در حین استفاده از غلتکهای گرمایشی رسانای روغن صنعتی نگهداری کرد؟
اگرچه روغن انتقال حرارت یک واسطه با عمر طولانی است، اما به طور دائم از تعویض معاف نیست.
در شرایط عادی، رنگ، ویسکوزیته، مقدار اسید و میزان کربن باقیمانده روغن انتقال حرارت باید به طور منظم آزمایش شود. در صورت مشاهده تیرگی قابل توجه رنگ، افزایش ویسکوزیته یا وجود مقدار زیادی رسوب، روغن باید فوراً آزمایش شود.
بسیاری از شرکتها هر ۶۰۰۰ تا ۱۲۰۰۰ ساعت، روغن انتقال حرارت را به صورت حرفهای تجزیه و تحلیل میکنند و بر اساس نتایج آزمایش، در مورد ادامه استفاده یا تعویض آن تصمیم میگیرند.
در عین حال، سیستم غلتک گرمایشی صنعتی که توسط روغن هدایت میشود باید به خوبی آببندی شود تا از ورود هوا به مدار روغن جلوگیری شود. اکسیژن موجود در هوا اکسیداسیون روغن انتقال حرارت را تسریع میکند و منجر به کاهش طول عمر آن میشود.
علاوه بر این، فیلتر و خط لوله گردش باید به طور منظم تمیز شوند تا از تجمع و انسداد کربن جلوگیری شود، که میتواند بر راندمان تبادل حرارت غلتک گرمایشی رسانای روغن صنعتی تأثیر بگذارد.
سوالات متداول: سوالات متداول در مورد غلتکهای گرمایشی رسانای روغن صنعتی
۱. آیا میتوان از روغن هیدرولیک به جای روغن انتقال حرارت در غلتکهای روغن داغ صنعتی استفاده کرد؟
خیر. مقاومت در برابر دمای بالا و پایداری حرارتی روغن هیدرولیک بسیار کمتر از روغن انتقال حرارت است. در دمای عملیاتی غلتکهای گرمایشی رسانای روغن صنعتی، این روغن مستعد اکسیداسیون، کک شدن و حتی آسیب به کل سیستم گردش خون است.
۲. روغن انتقال حرارت در غلتکهای روغن داغ صنعتی هر چند وقت یکبار باید تعویض شود؟
چرخه تعویض خاص به دمای کارکرد، زمان کارکرد و کیفیت روغن انتقال حرارت بستگی دارد. به طور کلی توصیه میشود هر ۶۰۰۰ تا ۱۲۰۰۰ ساعت آزمایش انجام شود و بر اساس نتایج آزمایش تصمیم به تعویض روغن گرفته شود، نه اینکه صرفاً بر اساس زمان تعویض شود.
۳. تفاوت بین روغنهای انتقال حرارت پایه معدنی و مصنوعی چیست؟
روغنهای انتقال حرارت پایه معدنی ارزانتر هستند و برای شرایط عملیاتی زیر تقریباً ۳۰۰ درجه سانتیگراد مناسب میباشند؛ روغنهای انتقال حرارت مصنوعی پایداری حرارتی بالاتر و طول عمر بیشتری دارند و این امر آنها را برای سیستمهای غلتکی گرمایشی صنعتی که در دماهای بالا و طولانی مدت کار میکنند، مناسبتر میکند.
۴. چرا غلتکهای روغن داغ صنعتی میتوانند گرمایش یکنواختی را ایجاد کنند؟

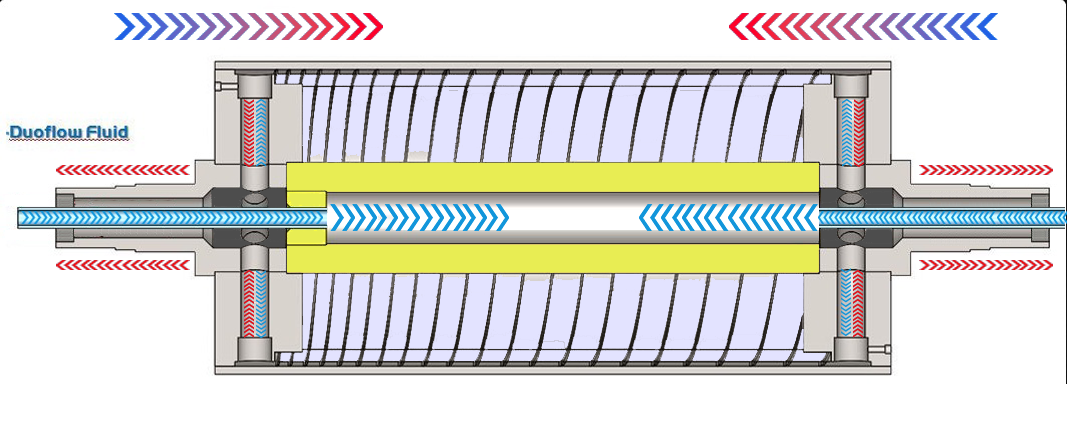

غلتکهای گرمایشی صنعتی که با روغن کار میکنند، از یک ساختار جریان مارپیچی یا چند کاناله در داخل خود استفاده میکنند. روغن انتقال حرارت به طور مداوم تحت تأثیر یک پمپ گردشی جریان مییابد و گرما را به طور یکنواخت در سراسر بدنه غلتک توزیع میکند و بنابراین اختلاف دما در سطح غلتک را به طور مؤثر کنترل میکند.
۵. چگونه میتوان تشخیص داد که آیا روغن انتقال حرارت در غلتک روغن داغ صنعتی کهنه شده است؟
اگر روغن انتقال حرارت رنگ تیرهتر، بوی غیرطبیعی، افزایش ویسکوزیته، افزایش مقدار اسید یا کاهش راندمان تبادل حرارت سیستم داشته باشد، ممکن است نشان دهنده کهنه شدن روغن انتقال حرارت باشد و باید به سرعت توسط متخصص آزمایش و تصفیه شود.
