در صنایع تولیدی فیلمهای پلاستیکی، فیلمهای نوری، جداکنندههای باتری لیتیوم-یون، فیلمهای بستهبندی، فیلمهای کاربردی و مواد پلیمری، تجهیزات تولید معمولاً از چندین ماژول فرآیندی تشکیل شدهاند: سیستمهای اکستروژن، سیستمهای قالب، سیستمهای خنککننده، سیستمهای حمل و نقل (کشش)، سیستمهای تصفیه کرونا و سیستمهای سیمپیچ. در میان این موارد، پرسنل تدارکات، مهندسان تجهیزات و حتی برخی از مدیران تولید که در تجهیزات فیلمسازی تازهکار هستند، اغلب یک سوال رایج میپرسند: غلتکهای خنککننده صنعتی در کدام مرحله نصب میشوند و در واقع چه عملکردی دارند؟
در واقع، غلتکهای خنککننده صنعتی صرفاً غلتکهای نوار نقاله استاندارد نیستند؛ آنها اجزای اصلی و حیاتی کل خط تولید فیلم هستند که پایداری ابعادی محصول، یکنواختی ضخامت، شفافیت، کیفیت سطح و مناسب بودن برای پردازشهای بعدی را تعیین میکنند. میتوان گفت که توانایی یک خط تولید فیلم با کیفیت بالا برای تولید مداوم محصولات با کیفیت بالا، به طور جداییناپذیری با طراحی، محل نصب، راندمان خنککننده و دقت تولید غلتکهای خنککننده صنعتی مرتبط است.
در سالهای اخیر، توسعه سریع صنایعی مانند انرژیهای نو، مواد الکترونیکی، بستهبندی با نفوذپذیری بالا و نمایشگرهای نوری منجر به الزامات سختگیرانهتری برای صافی فیلم، تلرانس ضخامت، پرداخت سطح و نرخ انقباض شده است. این امر اهمیت غلتکهای خنککننده صنعتی را بیش از پیش افزایش داده است. این مقاله تجزیه و تحلیل جامعی را ارائه میدهد که محل نصب، اصول کار، ارزش کاربرد، پیکربندیهای چیدمان در فرآیندهای مختلف و ملاحظات انتخاب غلتکهای خنککننده صنعتی را پوشش میدهد و به شرکتها کمک میکند تا درک عمیقتری از نقش محوری آنها در تولید فیلم مدرن به دست آورند.
غلتک خنک کننده صنعتی چیست؟ چرا برای تولید فیلم ضروری است؟

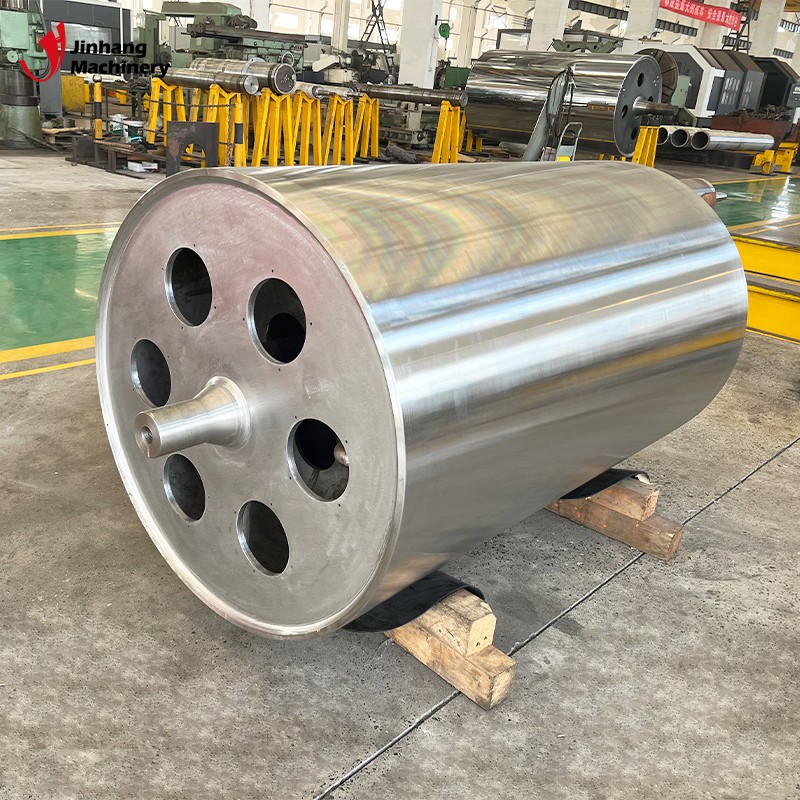

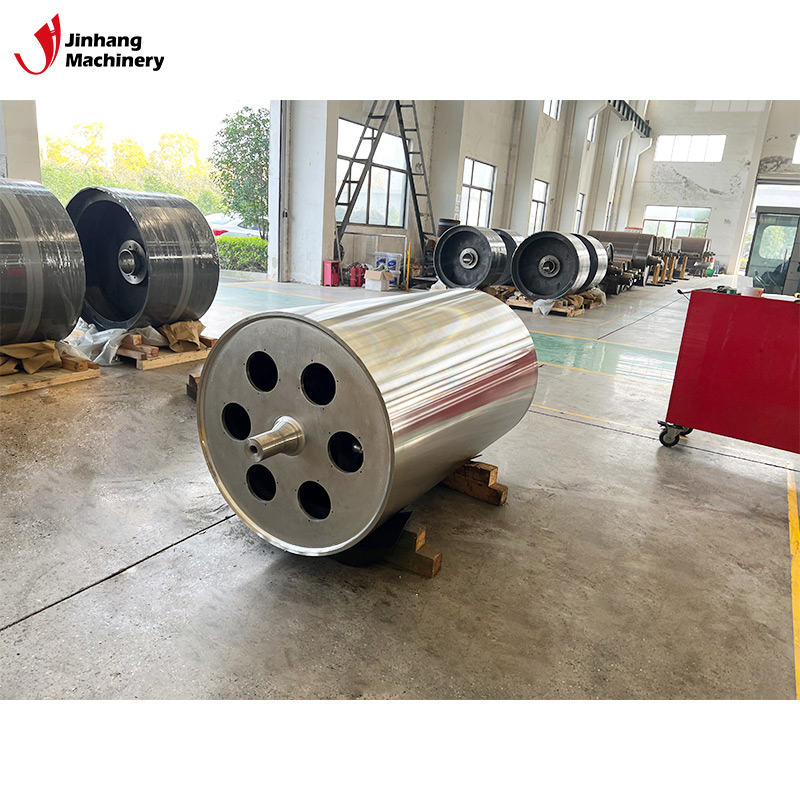

غلتک خنککننده صنعتی - که معمولاً به آن غلتک خنککننده یا درام خنککننده نیز گفته میشود - یک دستگاه غلتکی با دقت بالا با سیستم گردش داخلی برای یک محیط خنککننده (معمولاً آب خنککننده یا یک سیال در گردش با دمای ثابت) است. وظیفه اصلی آن استخراج گرما به صورت یکنواخت، سریع و کنترلشده از فیلم مذاب با دمای بالا هنگام خروج از قالب است و در نتیجه فیلم را قادر میسازد تا به سرعت سفت و خنک شود.
پس از گرم شدن و نرم شدن مواد اولیه پلاستیکی در اکسترودر، دمای مذاب معمولاً بسته به نوع ماده از ۱۸۰ تا ۳۲۰ درجه سانتیگراد متغیر است. به عنوان مثال، دمای پردازش برای فیلم PE معمولاً از ۱۸۰ تا ۲۴۰ درجه سانتیگراد متغیر است، در حالی که مواد PP تقریباً به ۲۲۰ تا ۲۸۰ درجه سانتیگراد نیاز دارند و مواد PET ممکن است از ۲۷۰ درجه سانتیگراد فراتر روند. اگر فیلم مذاب بلافاصله پس از خروج از قالب خنک نشود، میتواند منجر به تغییرات ابعادی و همچنین مسائلی مانند تغییر شکل کششی، نوسانات ضخامت، افزایش ذرات ژل (چشم ماهی)، از بین رفتن براقیت سطح و پیچش ناپایدار شود.
غلتکهای خنککننده صنعتینقش حیاتی در این مرحله بحرانی ایفا میکنند. با استفاده از یک سیستم خنککننده گردشی داخلی و یک بدنه غلتکی فلزی با رسانایی حرارتی بالا، آنها به سرعت گرما را از مذاب جذب میکنند و به سرعت دمای ماده را به محدودهای مناسب برای حمل و نقل و پیچیدن بعدی کاهش میدهند. به عنوان مثال، در تولید فیلم ریختهگری، غلتکهای خنککننده صنعتی معمولاً میتوانند مذاب تازه اکسترود شده و با دمای بالا را در مدت زمان بسیار کوتاهی بین ۴۰ تا ۸۰ درجه سانتیگراد خنک کنند و شرایط پایداری را برای فرآیندهای پاییندستی ایجاد کنند.
میتوان گفت که بدون غلتکهای خنککننده صنعتی، تولید مداوم و پایدار در خطوط فیلم پرسرعت مدرن عملاً غیرممکن خواهد بود؛ آنها تجهیزات ضروری هستند، بهویژه در ساخت فیلمهای با وضوح بالا، تختی بالا و دقت بالا.
غلتکهای خنککننده صنعتی در چه مرحلهای از فرآیند تولید نصب میشوند؟
برای اکثر تجهیزات تولید فیلم، غلتکهای خنککننده صنعتی در انتهای خط نصب نمیشوند؛ در عوض، آنها در همان ابتدای جریان فرآیند، جایگاه حیاتی دارند.
یک فرآیند تولید فیلم ریختهگری شده معمولی شامل موارد زیر است: انتقال مواد اولیه → اکستروژن و پلاستیکسازی → فیلتراسیون مذاب → قالب T → غلتک خنککننده صنعتی → سیستم حمل و نقل → عملیات کرونا → برش و پیچیدن.
بنابراین، غلتکهای خنککننده صنعتی معمولاً بعد از قالب و قبل از سیستم حمل و نقل نصب میشوند؛ فیلم مذاب به محض خروج از قالب با سطح غلتک تماس پیدا میکند. این قرارگیری تصادفی نیست، بلکه نشاندهنده یک راهحل بهینه است که از طریق اعتبارسنجی گسترده فرآیند ایجاد شده است.
با خروج فیلم مذاب از قالب، سیالیت بالایی را حفظ میکند؛ بدون تماس فوری با غلتک خنککننده، ماده به دلیل جاذبه، تلاطم هوا و آزادسازی تنشهای داخلی، دچار تغییرات ضخامت و نوسانات ابعادی میشود. غلتک خنککننده صنعتی با استفاده از سطح آینهای و راندمان خنککننده بالا، چسبندگی سریع مذاب و تنظیم اولیه آن را تضمین میکند و در نتیجه یکنواختی ضخامت بیشتری را در کل عرض فیلم تضمین میکند. در خطوط تولید پرسرعت، این فرآیند معمولاً در کمتر از یک ثانیه اتفاق میافتد. به عنوان مثال، در یک خط فیلم ریختهگری که با سرعت ۵۰۰ متر در دقیقه کار میکند، تنها دهها میلیثانیه طول میکشد تا مذاب از خروجی قالب به تماس با غلتک خنککننده صنعتی برسد. در نتیجه، غلتک خنککننده صنعتی نه تنها به عنوان یک وسیله خنککننده عمل میکند، بلکه عملکردهای متعددی از جمله شکلدهی، کلندرینگ، تثبیت ابعادی و کنترل کیفیت سطح را نیز انجام میدهد.
آیا غلتکهای خنککننده صنعتی در فرآیندهای مختلف تولید فیلم، پیکربندی نصب یکسانی دارند؟
اگرچه غلتکهای خنککننده صنعتی عموماً در پاییندست قالب نصب میشوند، اما بسته به فرآیند تولید، تفاوتهای مشخصی در چیدمان آنها وجود دارد.
۱. غلتکهای خنککننده صنعتی در خطوط تولید فیلم قالبگیری شده
فرآیند ریختهگری یکی از رایجترین کاربردهای غلتکهای خنککننده صنعتی است. پس از اینکه پلاستیک مذاب به طور یکنواخت از قالب T خارج شد، مستقیماً به سطح یک غلتک خنککننده صنعتی با چرخش پرسرعت میچسبد. خنکسازی سریع به فیلم اجازه میدهد تا به سرعت به ضخامت پایداری برسد و فرآیند ریختهگری را به ویژه برای تولید فیلمهای شفاف، فیلمهای بستهبندی، فیلمهای محافظ و فیلمهای نوری مناسب میکند.
بسیاری از خطوط تولید فیلم ریختهگری پیشرفته از یک سیستم خنککننده شامل یک غلتک خنککننده اصلی به همراه غلتکهای کمکی استفاده میکنند؛ این چیدمان به فیلم اجازه میدهد تا به تدریج در چندین نقطه تماس خنک شود و در نتیجه پایداری ابعادی و راندمان تولید را افزایش دهد.
۲. غلتکهای خنککننده صنعتی در خطوط فیلم دو محوره BOPP و BOPET
فرآیندهای جهتگیری دومحوره همچنین به شدت به غلتکهای خنککننده صنعتی متکی هستند. مذاب ابتدا از روی یک غلتک خنککننده صنعتی عبور میکند تا قبل از ورود به سیستمهای کشش طولی و عرضی، یک ورق ضخیم تشکیل دهد. خنکسازی ناهموار توسط غلتک میتواند منجر به مشکلاتی در طول کشش بعدی شود - مانند انحراف ضخامت، شکستگی فیلم و کاهش خواص نوری. بنابراین، تجهیزات جهتگیری دومحوره پیشرفته معمولاً از غلتکهای خنککننده صنعتی با دقت بالا و روکش آینهای مجهز به سیستمهای کنترل دمای خودکار استفاده میکنند.
۳. غلتکهای خنککننده صنعتی در تولید جداکننده باتری لیتیوم-یون
صنعت انرژیهای نو الزامات سختگیرانهتری را برای غلتکهای خنککننده صنعتی اعمال میکند. جداکنندههای باتری لیتیوم-یون معمولاً فقط ۵ تا ۲۰ میکرون ضخامت دارند، به این معنی که حتی نوسانات دمایی جزئی نیز میتوانند منجر به تغییرات ضخامت شوند. بنابراین، خطوط تولید جداکنندههای باتری لیتیوم-یون معمولاً از غلتکهای خنککننده صنعتی با دمای ثابت استفاده میکنند و تغییرات دما را در سطح غلتک تا ±۱ درجه سانتیگراد (یا حتی تلرانسهای دقیقتر) کنترل میکنند تا از ثبات محصول اطمینان حاصل شود.
غلتکهای خنککننده صنعتی چگونه بر کیفیت فیلم تأثیر میگذارند؟
بسیاری از شرکتها به اشتباه معتقدند که غلتکهای خنککننده صنعتی فقط برای کاهش دما عمل میکنند؛ با این حال، این دیدگاه ناقص است. غلتکهای خنککننده صنعتی حداقل بر پارامترهای کلیدی زیر تأثیر میگذارند:
اول، یکنواختی ضخامت است. با خنک شدن مذاب پلیمر، سرعت جریان تغییر میکند؛ هرچه خنک شدن یکنواختتر باشد، کنترل ضخامت پایدارتر است. غلتکهای خنککننده صنعتی مدرن و پیشرفته اغلب دارای طرحهایی مانند کانالهای جریان مارپیچی، گردش چند کاناله یا حفرههای داخلی مارپیچ دوگانه هستند. این طرحها تغییر دمای سطح غلتک را در محدوده ±1 درجه سانتیگراد نگه میدارند و به طور موثر انحراف ضخامت عرضی را به حداقل میرسانند.
دوم، پرداخت سطح است. سطوح غلتکهای چیلر صنعتی معمولاً تحت سنگزنی دقیق و پرداخت آینهای قرار میگیرند و به زبری سطح (Ra) 0.01 تا 0.05 میکرومتر میرسند. یک پرداخت با کیفیت بالا مستقیماً روی سطح فیلم اعمال میشود و منجر به شفافیت و براقیت برتر میشود.
سوم، پایداری ابعادی است. نرخ خنکسازی ناکافی میتواند منجر به سطوح بالای تنش داخلی پسماند در ماده شود و فیلم را مستعد انقباض حرارتی، تاب برداشتن و پیچ خوردن در طول پردازش بعدی کند. خنکسازی سریع و یکنواخت به طور مؤثر تنش پسماند را کاهش داده و پایداری ابعادی را افزایش میدهد.
علاوه بر این، غلتکهای خنککننده صنعتی بر ساختار کریستالی تأثیر میگذارند. برای مواد نیمه کریستالی مانند PET و PP، تغییر سرعت خنککننده، اندازه دانه کریستال را تغییر میدهد و در نتیجه بر شفافیت، خواص مکانیکی و مقاومت در برابر حرارت تأثیر میگذارد. در نتیجه، غلتکهای خنککننده صنعتی به عنوان تجهیزات حیاتی برای تنظیم ریزساختار مواد عمل میکنند.
چه نوع غلتکهای خنککننده صنعتی موجود است و چگونه باید مواد را انتخاب کرد؟
در حال حاضر، محصولات ارائه شده در بازار، عمدتاً از فولاد با استحکام بالا، فولاد ضد زنگ یا آلیاژهای ویژه به عنوان ماده پایه استفاده میکنند و سطوح غلتکها تحت عملیات مختلف متناسب با نیازهای خاص کاربرد قرار میگیرند.

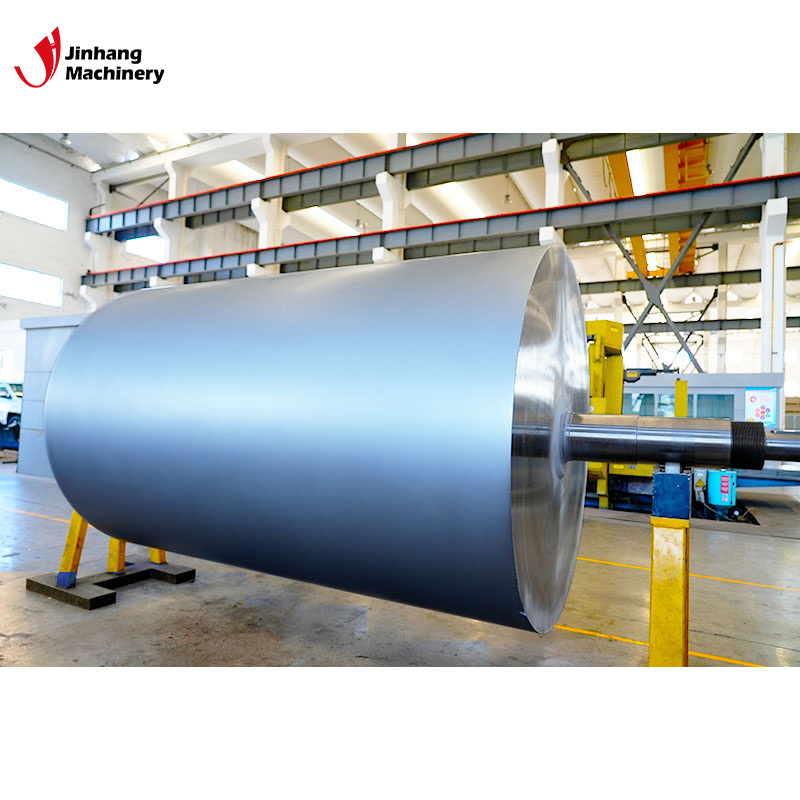

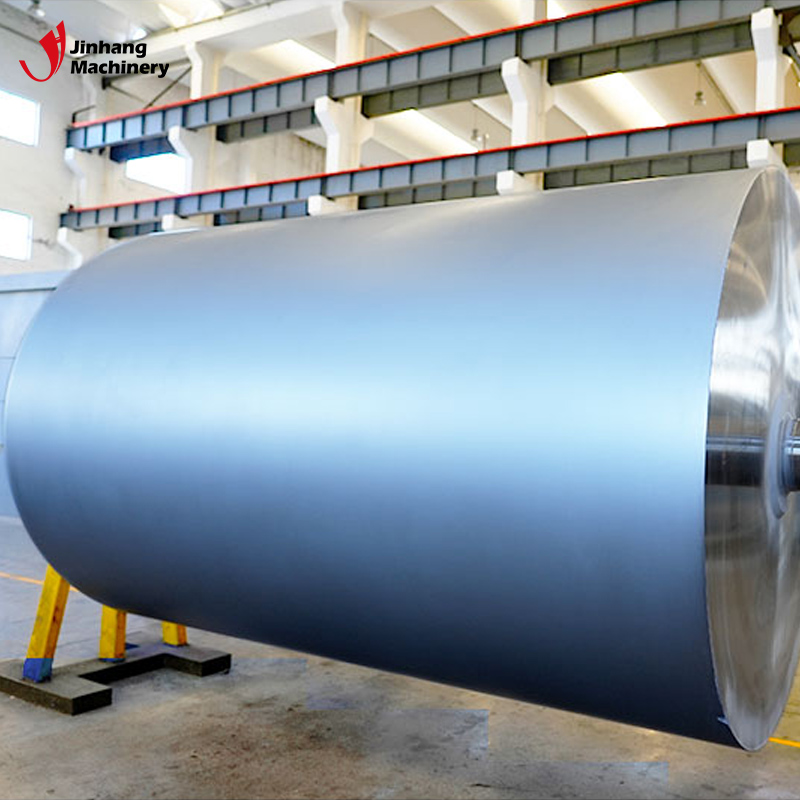

غلتکهای خنککننده صنعتی با روکش کروم آینهای، پرکاربردترین نوع هستند. آبکاری کروم سخت همراه با پرداخت آینهای، مقاومت در برابر سایش را افزایش میدهد و در عین حال، سطحی فوقالعاده صاف را تضمین میکند و آنها را برای محصولاتی مانند فیلمهای نوری و فیلمهای بستهبندی با وضوح بالا ایدهآل میسازد. برای محیطهای تولیدی که به مقاومت در برابر خوردگی بالا نیاز دارند، غلتکهای خنککننده صنعتی از جنس فولاد ضد زنگ عملکرد فوقالعادهای ارائه میدهند و به طور گسترده در ساخت فیلمهای بستهبندی مواد غذایی، فیلمهای پزشکی و برخی فیلمهای کاربردی مورد استفاده قرار میگیرند.
برخی از غلتکهای خنککننده صنعتی پیشرفته دارای پوششهای سرامیکی یا کامپوزیتی مقاوم در برابر سایش ویژه هستند تا مقاومت در برابر سایش را بیشتر کرده و عمر مفید را افزایش دهند و آنها را برای خطوط تولید پیوسته با سرعت بالا مناسب سازند.
عملکرد غلتک خنک کننده صنعتی را چگونه ارزیابی می کنید؟
هنگام ارزیابی غلتکهای خنککننده صنعتی، باید فراتر از قیمت به عواملی مانند دقت تولید، راندمان خنککنندگی و پایداری بلندمدت توجه کرد.
اول، دقت سطح غلتک را در نظر بگیرید. غلتکهای خنککننده صنعتی با کیفیت بالا معمولاً نیاز به کنترل انحراف شعاعی در محدوده 0.01 میلیمتر دارند، و واحدهای رده بالا به سطوحی تا 0.005 میلیمتر دست مییابند.
دوم، تعادل دینامیکی است. خطوط تولید پرسرعت مدرن عموماً با سرعتهایی بیش از ۳۰۰ متر بر دقیقه کار میکنند و برخی از آنها به ۸۰۰ متر بر دقیقه یا بیشتر میرسند. تعادل دینامیکی ضعیف در غلتک خنککننده باعث لرزش میشود که کیفیت محصول را به خطر میاندازد.
سوم، طراحی کانال جریان داخلی است. برترغلتکهای چیلر صنعتیخنکسازی یکنواخت را تضمین کرده و از تشکیل نقاط داغ موضعی جلوگیری میکند و در نتیجه دمای ثابتی را در کل سطح غلتک حفظ میکند.
در نهایت، فرآیند عملیات سطحی را در نظر بگیرید. سختی سطح غلتکهای چیلر صنعتی معمولاً از HRC60 فراتر میرود و مقاومت در برابر سایش را تضمین میکند و در عین حال، در درازمدت، ظاهری آینهای شکل را حفظ میکند.
تجربه صنعتی نشان میدهد که غلتکهای خنککننده صنعتی با کیفیت بالا میتوانند با نگهداری مناسب، عمر مفید مداوم ۵ تا ۱۰ سال یا بیشتر داشته باشند؛ علاوه بر این، آبکاری کروم با کیفیت بالا و طراحی بهینه کانالهای جریان، هزینههای نگهداری و زمان از کارافتادگی را به طور قابل توجهی کاهش میدهند.
سوالات متداول: سوالات متداول در مورد غلتکهای خنککننده صنعتی
۱. غلتکهای خنککننده صنعتی معمولاً در کجای خط تولید فیلم نصب میشوند؟
غلتکهای خنککننده صنعتی معمولاً بعد از قالب T و قبل از سیستم حمل و نقل نصب میشوند. آنها اولین قطعه حیاتی هستند که فیلم مذاب پس از خروج از قالب با آن تماس پیدا میکند و عمدتاً برای خنک کردن سریع و تنظیم اولیه فیلم عمل میکنند.
۲. تفاوت بین غلتک خنککننده صنعتی و غلتک راهنمای استاندارد چیست؟
غلتکهای راهنمای استاندارد در درجه اول وظیفه انتقال و هدایت مواد را بر عهده دارند. در مقابل، غلتکهای خنککننده صنعتی دارای یک سیستم خنککننده گردشی داخلی هستند که به سرعت گرما را از فیلم دفع میکند و در عین حال عملکردهایی مانند تنظیم، غلتکزنی و افزایش کیفیت سطح را نیز انجام میدهد.
۳. چرا غلتکهای چیلر صنعتی به روکش آینهای نیاز دارند؟
غلتکهای خنککننده صنعتی با روکش آینهای، زبری سطح فیلمها را کاهش میدهند و شفافیت و براقیت را افزایش میدهند و در عین حال خراشها و فرورفتگیها را به حداقل میرسانند؛ این امر به ویژه برای محصولات رده بالا مانند فیلمهای نوری، فیلمهای بستهبندی و جداکنندههای باتری لیتیوم-یونی بسیار مهم است.
۴. آیا غلتکهای چیلر صنعتی نیاز به نگهداری منظم دارند؟
بله. بازرسیهای منظم برای نظارت بر سایش سطح غلتک، جریان سیستم آب در گردش، عملکرد یاتاقان و تعادل دینامیکی توصیه میشود. علاوه بر این، تمیز نگه داشتن سطح غلتک برای اطمینان از عملکرد طولانی مدت و پایدار ضروری است.
۵. چگونه غلتک چیلر صنعتی مناسب را انتخاب میکنید؟
شرکتها باید انتخاب خود را بر اساس ارزیابی جامع عواملی - مانند نوع جنس فیلم، سرعت تولید، الزامات دقت محصول، عرض غلتک، ظرفیت خنککننده و بودجه - انجام دهند، نه اینکه صرفاً قیمت پایین را در اولویت قرار دهند. برای خطوط تولید با سرعت و دقت بالا، توصیه میشود غلتکهای با پرداخت آینهای با دقت بالا را در اولویت قرار دهند و جنس بدنه غلتک، فرآیند عملیات سطحی، سیستم کنترل دما و قابلیتهای فنی سازنده را به دقت ارزیابی کنند.
