همزمان با پیشرفت تولید صنعتی مدرن به سمت سرعتهای بالاتر، اتوماسیون و دقت، تجهیزات تولیدی بیشتری تحت شرایط سرعت بالا، تنش بالا و پیوستگی بالا کار میکنند. چه خطوط تولید فیلم پلاستیکی، تجهیزات جداکننده باتری لیتیومی، ماشینآلات کاغذسازی، تجهیزات چاپ و بستهبندی یا صنایع نساجی، مواد الکترونیکی و انرژیهای نو، همگی تقاضای بیشتری برای عملکرد دینامیکی غلتکها دارند. در این زمینه، غلتکهای صنعتی جدار نازک، با وزن سبک، اینرسی کم و سرعت پاسخ سریع، به تدریج به جزء مهمی از بسیاری از خطوط تولید پرسرعت تبدیل میشوند. با این حال، بسیاری از شرکتها هنوز هنگام انتخاب تجهیزات سوالاتی دارند: آیا غلتکهای صنعتی جدار نازک واقعاً برای عملیات پرسرعت مناسب هستند؟ آیا ساختار جدار نازک بر استحکام و پایداری تأثیر میگذارد؟ آیا آنها مستعد لرزش، تغییر شکل یا حتی خرابی در عملیات پرسرعت هستند؟
در واقع، غلتکهای جدار نازک صنعتی صرفاً غلتکهایی با دیواره نازک نیستند، بلکه محصولات غلتکی صنعتی با کارایی بالا هستند که به طور جامع خواص مواد، طراحی سازه، دقت پردازش، کنترل تعادل دینامیکی و شرایط عملیاتی را در نظر میگیرند. اینکه آیا غلتکهای جدار نازک صنعتی برای عملیات با سرعت بالا مناسب هستند یا خیر، صرفاً با ضخامت دیواره قابل تعیین نیست. یک تحلیل جامع با در نظر گرفتن سرعت بحرانی، کنترل انحراف، سختی مواد، اینرسی چرخشی و فرآیندهای تولید مورد نیاز است. این مقاله تحلیلی جامع از اصول طراحی، ویژگیهای ساختاری، مزایای عملیات با سرعت بالا، سناریوهای قابل اجرا و ملاحظات انتخاب برای غلتکهای جدار نازک صنعتی ارائه میدهد و به شرکتها کمک میکند تا درک عمیقتری از ارزش کاربرد آنها در تولید مدرن با سرعت بالا به دست آورند.
چرا تجهیزات پرسرعت بیشتر و بیشتری از غلتکهای صنعتی با دیواره نازک استفاده میکنند؟
غلتکهای صنعتی جدار نازک معمولاً به غلتکهای صنعتی گفته میشود که با بهینهسازی طراحی ضخامت دیواره، کاهش وزن غلتک و بهبود قابلیتهای پاسخ دینامیکی و در عین حال برآورده کردن الزامات کلی استحکام و سختی تولید میشوند. در مقایسه با غلتکهای سنتی جدار ضخیم، بزرگترین ویژگی غلتکهای صنعتی جدار نازک، دستیابی به نازک شدن شدید نیست، بلکه دستیابی به عملکرد کلی بالاتر در وزن محدود است.
غلتکهای صنعتی سنتی اغلب از طراحی با ضخامت دیواره بزرگ برای تضمین استحکام استفاده میکنند. اگرچه این ساختار ظرفیت تحمل بار استاتیک بالایی دارد، اما مشکلاتی مانند وزن سنگین، اینرسی شروع بالا، افزایش مصرف انرژی و تشدید لرزش در حین کار با سرعت بالا را نیز به همراه دارد. با افزایش مداوم سرعت تجهیزات، این مشکلات به تدریج به عوامل مهمی تبدیل میشوند که راندمان تولید را محدود میکنند.
غلتکهای جدار نازک صنعتی از تحلیل المان محدود (FEA)، بهینهسازی توپولوژی و طراحی مواد با مقاومت بالا برای کاهش ضخامت دیواره استفاده میکنند و در عین حال سختی خمشی و مقاومت خستگی کافی را تضمین میکنند. این امر منجر به کاهش وزن کلی ۱۵ تا ۴۰ درصد میشود، به طوری که برخی از غلتکهای جدار نازک صنعتی بزرگ به کاهش وزن تا ۵۰ درصد دست مییابند. این کاهش وزن نه تنها بار سیستم محرک را کاهش میدهد، بلکه سرعت پاسخ راهاندازی و خاموش شدن تجهیزات را نیز بهبود میبخشد و راندمان کلی خط تولید را افزایش میدهد.
برای مثال، یک غلتک صنعتی با طول ۳۰۰۰ میلیمتر و قطر ۳۰۰ میلیمتر، با استفاده از یک ساختار دیواره ضخیم سنتی، میتواند بیش از ۷۰۰ کیلوگرم وزن داشته باشد. با این حال، با یک غلتک صنعتی با دیواره نازک که به درستی طراحی شده باشد، وزن کل را میتوان تقریباً به ۴۵۰ تا ۵۵۰ کیلوگرم کاهش داد که به طور قابل توجهی اینرسی چرخشی را کاهش میدهد و در عین حال استحکام را حفظ میکند.
چرا غلتکهای صنعتی با دیواره نازک برای کاربردهای پرسرعت مناسب هستند؟
بسیاری از مردم، با دیدن اصطلاح دیواره نازک، فوراً آن را به استحکام ناکافی ربط میدهند. با این حال، در واقعیت، عواملی که بر عملکرد پایدار تجهیزات در سرعتهای بالا تأثیر میگذارند، فراتر از استحکام استاتیکی هستند؛ عملکرد دینامیکی اغلب بسیار مهمتر است و غلتکهای صنعتی دیواره نازک از این نظر مزایای قابل توجهی ارائه میدهند.
اولاً، غلتکهای صنعتی با دیواره نازک به طور مؤثر اینرسی چرخشی را کاهش میدهند. طبق اصول دینامیک مکانیکی، اینرسی چرخشی یک غلتک ارتباط نزدیکی با جرم و توزیع جرم آن دارد. غلتکهای صنعتی با دیواره نازک با کاهش وزن مواد اطراف، روشن و خاموش شدن موتور را آسانتر میکنند و زمان شتابگیری و کاهش سرعت تجهیزات را به طور قابل توجهی کوتاه میکنند. این مزیت به ویژه در خطوط تولید فیلم با سرعت بالا مشهود است. هنگامی که خط تولید نیاز به روشن و خاموش شدن مکرر یا تغییر مشخصات دارد، غلتکهای صنعتی با دیواره نازک بار سیستم محرک را کاهش میدهند، سرعت پاسخگویی تجهیزات را بهبود میبخشند و مصرف انرژی را کاهش میدهند.
ثانیاً، غلتکهای صنعتی با دیواره نازک به بهبود عملکرد تعادل دینامیکی کمک میکنند. در سرعتهای بالا، حتی انحرافات جرمی جزئی نیز تقویت میشوند و نیروی گریز از مرکز ایجاد میکنند و باعث ارتعاش میشوند. اگر وزن غلتک خیلی زیاد باشد، بار اینرسی ایجاد شده توسط ارتعاش نیز افزایش مییابد. غلتکهای صنعتی با دیواره نازک به دلیل کاهش جرم کلی خود، بار گریز از مرکز کمتری را در همان سطح تعادل دینامیکی ایجاد میکنند و در نتیجه دستیابی به عملکرد پایدار در سرعت بالا را آسانتر میکنند. علاوه بر این، غلتکهای صنعتی با دیواره نازک میتوانند بار یاتاقان را کاهش دهند. هرچه غلتک سبکتر باشد، بار شعاعی روی یاتاقان کمتر است که نه تنها به افزایش عمر یاتاقان کمک میکند، بلکه تلفات اصطکاکی و تولید گرما را در حین کار تجهیزات نیز کاهش میدهد. برای خطوط تولید پرسرعت که به طور مداوم برای مدت طولانی کار میکنند، این مزیت میتواند هزینههای نگهداری را به میزان قابل توجهی کاهش دهد.
آیا خطراتی مرتبط با عملکرد پرسرعت غلتکهای صنعتی با دیواره نازک وجود دارد؟
اگرچه غلتکهای صنعتی با دیواره نازک مزایای زیادی ارائه میدهند، اما این بدان معنا نیست که همه غلتکهای صنعتی با دیواره نازک برای افزایش نامحدود سرعت مناسب هستند. اگر غلتکهای صنعتی با دیواره نازک طراحی ضعیفی داشته باشند، باز هم میتوانند دچار لرزش، تغییر شکل یا حتی بیثباتی شوند. بنابراین، کاربردهای پرسرعت باید بر اساس اصول طراحی صحیح باشند.
سرعت بحرانی یک شاخص کلیدی طراحی برای غلتکهای صنعتی با دیواره نازک است
اینکه آیا یک غلتک صنعتی با دیواره نازک برای کار با سرعت بالا مناسب است یا خیر، در درجه اول به سرعت بحرانی آن بستگی دارد. سرعت بحرانی به سرعت چرخشی اشاره دارد که در آن فرکانس چرخشی غلتک به فرکانس طبیعی آن نزدیک میشود. هنگامی که سرعت عملیاتی به سرعت بحرانی نزدیک میشود، غلتک دچار رزونانس میشود و منجر به افزایش شدید ارتعاش میشود که حتی ممکن است در موارد شدید به تجهیزات آسیب برساند.
بنابراین، غلتکهای صنعتی با کیفیت بالا و دیواره نازک، در طول مرحله طراحی، تحت آنالیز مودال و شبیهسازی دینامیکی قرار میگیرند تا اطمینان حاصل شود که سرعت عملیاتی عادی به طور قابل توجهی کمتر از اولین سرعت بحرانی است. صنعت معمولاً توصیه میکند که سرعت عملیاتی واقعی زیر 70٪ از اولین سرعت بحرانی کنترل شود تا حاشیه ایمنی کافی تضمین شود.
کنترل انحراف، پایداری غلتکهای صنعتی با دیواره نازک را تعیین میکند
کاهش ضخامت دیواره ممکن است بر سختی غلتک تأثیر بگذارد؛ بنابراین، انحراف باید به درستی کنترل شود. غلتکهای صنعتی مدرن با دیواره نازک معمولاً از فولاد آلیاژی با استحکام بالا، فولاد ضد زنگ یا مواد کامپوزیتی ویژه، همراه با ساختار داخلی بهینه شده و طراحی دندههای تقویتکننده، برای حفظ مقاومت خمشی کافی و در عین حال کاهش وزن استفاده میکنند.
برای مثال، در صنعت فیلم، حداکثر انحراف یکغلتک صنعتی جدار نازکبا طول ۲۵۰۰ میلیمتر یا بیشتر، معمولاً باید در محدوده ۰.۰۲ تا ۰.۰۵ میلیمتر کنترل شود تا کشش فیلم یکنواخت و ضخامت محصول پایدار باشد.
درجه تعادل دینامیکی مستقیماً بر عملکرد پرسرعت غلتکهای صنعتی با دیواره نازک تأثیر میگذارد
توانایی یک غلتک صنعتی جدار نازک برای کار در سرعتهای بالا به دقت بالانس دینامیکی آن نیز بستگی دارد. استاندارد بینالمللی ISO 21940 درجههای بالانس دینامیکی را برای تجهیزات مختلف مشخص میکند، به طوری که تجهیزات صنعتی پرسرعت معمولاً به درجه G2.5 یا حتی G1 نیاز دارند. غلتکهای صنعتی جدار نازک با کیفیت بالا قبل از خروج از کارخانه، تحت بالانس دینامیکی حرفهای قرار میگیرند تا ارتعاشات گریز از مرکز ایجاد شده در حین چرخش با سرعت بالا کاهش یابد.
غلتکهای جدار نازک صنعتی عمدتاً در کدام صنایع با سرعت بالا استفاده میشوند؟
با توسعه فناوری تولید پرسرعت، غلتکهای صنعتی با دیواره نازک به طور گسترده در صنایع مختلف مورد استفاده قرار گرفتهاند.
در زمینه تولید فیلم پلاستیکی، غلتکهای دیواره نازک صنعتی به طور گسترده در خطوط تولید ریختهگری، خطوط تولید BOPP، خطوط تولید BOPET و خطوط تولید CPP استفاده میشوند. برخی از تجهیزات ریختهگری پرسرعت با سرعت ۴۰۰ تا ۸۰۰ متر در دقیقه کار میکنند و غلتکهای دیواره نازک صنعتی میتوانند اینرسی کلی دستگاه را کاهش داده و پایداری تجهیزات را بهبود بخشند.
در صنعت جداکننده باتری لیتیوم، که ضخامت جداکننده معمولاً تنها چند میکرومتر تا دهها میکرومتر است، الزامات کنترل کشش بسیار بالا است. بنابراین، غلتکهای صنعتی با دیواره نازک به طور گسترده برای کاهش لرزش عملیاتی و بهبود ثبات محصول استفاده میشوند.
صنعت چاپ و بستهبندی نیز به طور گسترده از غلتکهای صنعتی با دیواره نازک استفاده میکند. با افزایش سرعت کار دستگاههای چاپ فلکسوگرافی پرسرعت، دستگاههای چاپ گراور و تجهیزات لمینت، غلتکهای صنعتی با دیواره نازک میتوانند اینرسی تجهیزات را کاهش دهند، دقت ثبت را بهبود بخشند و مصرف انرژی درایو را کاهش دهند.
علاوه بر این، غلتکهای صنعتی با دیواره نازک به طور گسترده در ماشینآلات کاغذسازی، تجهیزات نساجی، خطوط تولید مواد الکترونیکی، تجهیزات فیلم نوری و تولید مواد انرژی نو مورد استفاده قرار میگیرند و مزایای سبکی آنها به طور مداوم در حال گسترش است.
چگونه یک غلتک صنعتی با دیواره نازک هم به وزن سبک و هم به استحکام بالا دست مییابد؟
غلتکهای صنعتی مدرن با دیواره نازک صرفاً مواد را کاهش نمیدهند؛ بلکه برای دستیابی به بهبودهای جامع در عملکرد، به فناوریهای پیشرفته تولید متکی هستند.
اول، ارتقای مواد وجود دارد. استفاده از فولاد آلیاژی با استحکام بالا، فولاد ضد زنگ دوپلکس و برخی از مواد کامپوزیتی فیبر کربنی به غلتکهای صنعتی با دیواره نازک اجازه میدهد تا خواص مکانیکی عالی را حتی با ضخامت دیواره نسبتاً نازک حفظ کنند.

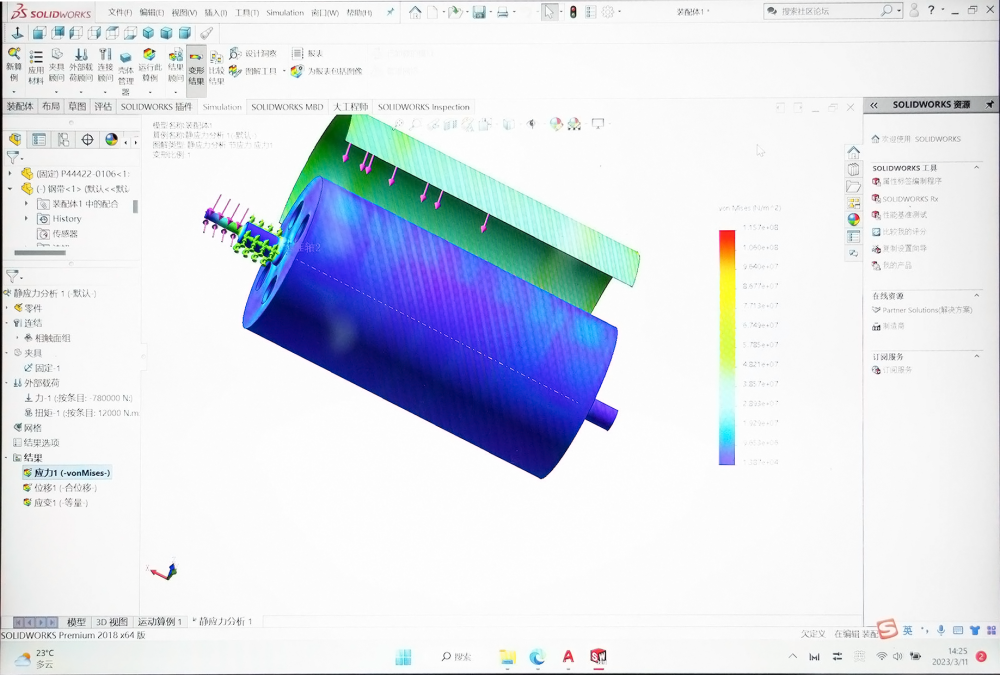

دوم، طراحی بهینه سازی المان محدود وجود دارد. با شبیه سازی شرایط تنش واقعی با استفاده از نرم افزار تحلیل المان محدود، می توان نواحی کم تنش را به طور دقیق شناسایی کرد و کاهش مصالح را اعمال کرد، در حالی که نواحی پر تنش را می توان به صورت موضعی تقویت کرد تا به تعادل بهینه بین وزن و استحکام دست یافت.
ثانیاً، فرآیندهای ماشینکاری با دقت بالا بسیار مهم هستند. غلتکهای جدار نازک صنعتی معمولاً از فرآیندهای پیشرفتهای مانند تراشکاری CNC، سنگزنی دقیق، بالانس دینامیکی و بازرسی آنلاین برای دستیابی به سطوح بسیار بالای گردی، استوانهای بودن و هم محوری استفاده میکنند و عملکرد با سرعت بالا را تضمین میکنند.

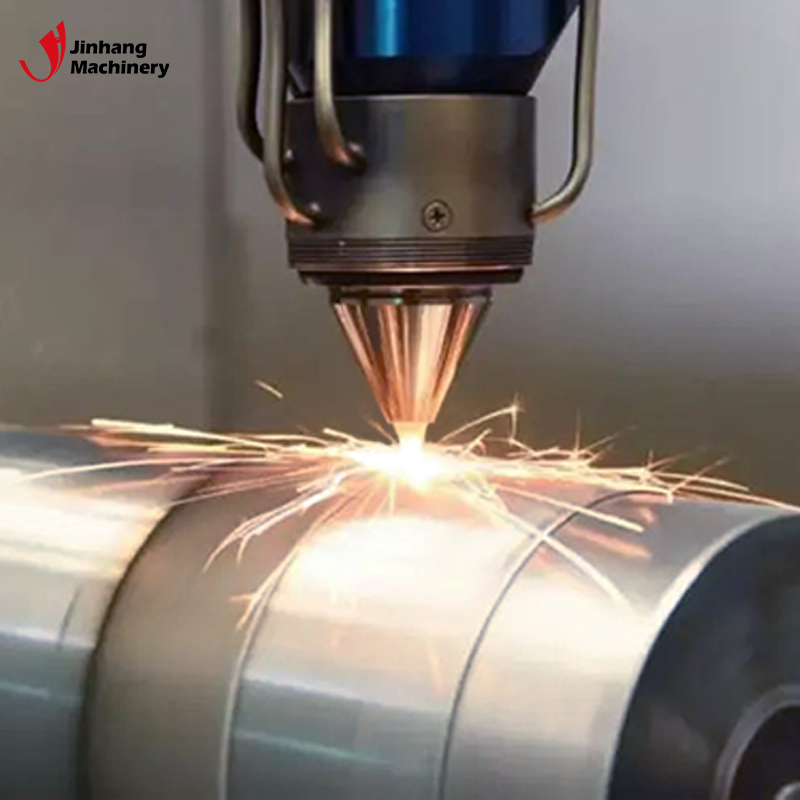

در نهایت، فناوری تقویت سطح ضروری است. غلتکهای جدار نازک صنعتی اغلب از فرآیندهایی مانند آبکاری کروم سخت، پاشش سرامیکی، پوشش تفلون یا پاشش پلاسما برای بهبود مقاومت در برابر سایش و خوردگی استفاده میکنند و در نتیجه عمر مفید خود را افزایش میدهند.
شرکتها هنگام انتخاب غلتکهای صنعتی با دیواره نازک، چه پارامترهای فنی را باید در نظر بگیرند؟
شرکتهایی که غلتکهای صنعتی با دیواره نازک خریداری میکنند، نه تنها باید بر ضخامت دیواره تمرکز کنند، بلکه باید به طور جامع چندین شاخص فنی را در نظر بگیرند.
اول، لازم است تأیید شود که آیا حداکثر سرعت عملیاتی از الزامات تجهیزات فراتر میرود یا خیر و حاشیه طراحی سرعت بحرانی غلتک جدار نازک صنعتی را درک کنید. دوم، درجه تعادل دینامیکی باید در نظر گرفته شود؛ برای تجهیزات پرسرعت، محصولات درجه G2.5 یا بالاتر توصیه میشود. همچنین درک جنس غلتک، عملیات سطحی، حداکثر انحراف، دقت ماشینکاری و پیکربندی یاتاقان ضروری است.
علاوه بر این، شرکتها باید غلتکهای صنعتی با دیواره نازک مناسب برای شرایط عملیاتی خاص خود را بر اساس کشش خط تولید، عرض مواد، ضخامت محصول و زمان کار مداوم انتخاب کنند، نه اینکه صرفاً به دنبال سبکترین یا نازکترین محصول باشند.
سوالات متداول: سوالات متداول در مورد غلتکهای صنعتی با دیواره نازک
۱. آیا غلتکهای صنعتی با دیواره نازک همیشه برای کار با سرعت بالا مناسبتر از غلتکهای صنعتی معمولی هستند؟
همه غلتکهای صنعتی جدار نازک برای عملیات با سرعت بالا مناسب نیستند. فقط غلتکهای صنعتی جدار نازک که طراحی ساختاری معقول، تحلیل المان محدود و بالانس دینامیکی با دقت بالا را پشت سر گذاشتهاند، میتوانند واقعاً از مزایای عملیات با سرعت بالا بهرهمند شوند.
۲. آیا غلتکهای صنعتی با دیواره نازک بیشتر مستعد تغییر شکل هستند؟
غلتکهای صنعتی با کیفیت بالا و دیواره نازک به دلیل ضخامت دیواره نازکترشان به راحتی تغییر شکل نمیدهند. محصولات مدرن معمولاً از مواد با استحکام بالا و طراحیهای ساختاری بهینه استفاده میکنند که ضمن کاهش وزن، استحکام و مقاومت خمشی کافی را تضمین میکنند.
۳. آیا میتوان از غلتکهای صنعتی با دیواره نازک در خطوط تولید فیلم با سرعت بالا استفاده کرد؟
کاملاً. در حال حاضر، غلتکهای دیواره نازک صنعتی به طور گسترده در خطوط تولید پرسرعت برای فیلمهای ریختهگری، BOPP، BOPET، جداکنندههای باتری لیتیومی و فیلمهای نوری استفاده میشوند و جزء مهمی از تجهیزات پرسرعت مدرن هستند.
۴. پایداری عملکرد غلتکهای صنعتی دیواره نازک در سرعتهای بالا چگونه تضمین میشود؟
این امر عمدتاً از طریق ماشینکاری با دقت بالا، بالانس دینامیکی دقیق، طراحی سرعت بحرانی معقول، سیستم یاتاقان با کیفیت بالا و ساختار حفره داخلی بهینه حاصل میشود.
۵. مهمترین شاخصها هنگام انتخاب غلتکهای صنعتی با دیواره نازک چیست؟
توصیه میشود به جای تمرکز صرف بر ضخامت دیواره یا قیمت، بر سرعت عملیاتی، سرعت بحرانی، درجه تعادل دینامیکی، کنترل انحراف، خواص مواد، دقت ماشینکاری و قابلیتهای طراحی سازنده تمرکز شود.
